锂电篇_纳米分散困局

为什么你买的100纳米粉体，到产线就变成3微米？

——锂电纳米材料的分散困局与破解之道

固态电池、硅碳负极、导电剂升级……锂电材料的纳米化已成定局。但很多工程师都遇到同一个怪现象：买的明明是纳米粉，做进浆料里就不纳米了。这篇文章聊聊这个行业的隐形关卡。

一个怪现象：消失的纳米

这几年走访电池材料企业，听到最多的一句抱怨是：“我们买的明明是100纳米的粉，做进浆料里怎么就变成几个微米了？”

采购单上写着D50=100nm，电镜照片上单颗颗粒清清楚楚，可一旦进入湿法工序——DLS一测，粒径主峰跑到了1~3微米。配方没变、工艺没变、人没变，“纳米”凭空消失了。

这不是个例。从导电剂、固态电解质粉到硅碳负极前驱体，几乎每个用到纳米粉体的环节都在经历同样的事。

一、“消失的纳米”去哪儿了：团聚

答案藏在一个所有纳米材料绕不开的词里：团聚。

纳米颗粒的比表面积巨大，表面能高，颗粒之间的范德华引力随粒径减小而相对增强。想象两颗13nm的氧化铝颗粒贴在一起，它们之间的吸引力相对于自身重量是天文数字级别的——不借助外力，它们绝不会自己分开。

更麻烦的是制造工艺留下的“历史包袱”：

•       气相法粉体：原生粒径十几纳米，但在火焰中碰撞聚集，出厂时就是几百纳米的链状团聚体

•       固相烧结粉体（如氧化物固态电解质LLZTO、LATP）：高温烧结形成陶瓷体再机械粉碎，颗粒之间有“烧结颈”连接，团聚体强度接近本体材料

前者是“软团聚”，拆开就行；后者接近“硬团聚”，是团聚体还是本体颗粒，界限已经很模糊。

二、团聚对电池性能的三重伤害

伤害一：导电网络断裂

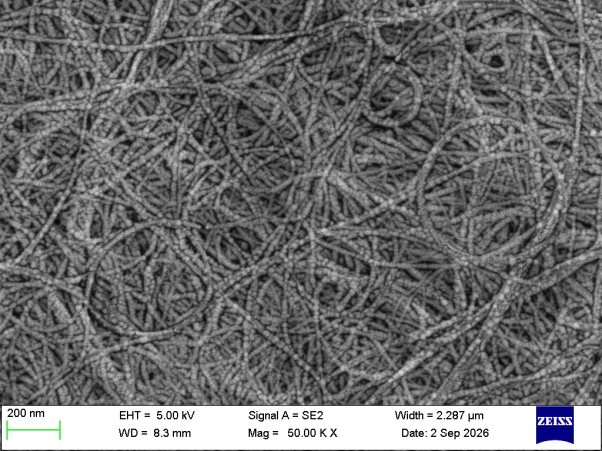

碳纳米管、石墨烯这类导电剂，靠的是“搭桥”形成三维导电网络。团聚体意味着网络出现断点——电流走到这里得“绕路”。体现在数据上，就是导电率差一个数量级。行业里目标10^6 S/m的导电浆料，因为团聚+分散不充分，实际只做到10^5的事并不少见。

伤害二：界面接触劣化

固态电解质粉体粗大，意味着电解质层与电极的固-固接触面积缩水，界面阻抗上升；粉体粒径分布宽，烧结致密化温度被迫提高，晶界电阻也跟着涨。

伤害三：涂布质量崩坏

大颗粒在涂布线上是物理性灾难：刮伤基材、堵塞狭缝、厚度不均、面密度波动。实验室里性能漂亮的小样，到了产线良率就崩，往往源头就在这里。

三、为什么搅拌机和球磨机救不了你

常规搅拌桨的能量密度，对付微米级混合够用，对付纳米级团聚体是“隔靴搔痒”。球磨和砂磨确实能打细，但代价是：

•       研磨介质磨损引入金属杂质——电池材料对磁性异物有严苛限制

•       高强度球磨的点接触剪切，会切断碳纳米管，破坏长径比——导电剂的长径比就是命根子

•       局部过热导致某些材料相变或分解

一句话：能量给不够，拆不开；能量给过头，拆坏了。

四、高压湿法分散：把团聚体“泡软了拆”

现在行业的主流解法是高压湿法分散——把浆料以高压送入微通道，利用剧烈的剪切、冲击和空化作用把团聚体拆解回原生粒径。

传统微射流技术靠纯高压剪切，常见工况2000bar级别。压力越高，效果越好，但设备成本、能耗和磨损也越高。

另一条技术路线是HPMC（高压微通道湿法纳米分散）：把对撞空化和剪切融为一体。两股高速射流在微通道内对撞，空化气泡在对撞区溃灭产生的微射流冲击与剪切场协同作用——用显著更低的压力，达到微射流高压才能实现的分散效果。配合专用分散剂的化学协同，拆团聚的效率更高，材料损伤更小。

这里有一条必须说清楚的能力边界：高压分散擅长“拆”——把软团聚体、附聚体解聚回原生颗粒；但不擅长“碎”——烧结成致密陶瓷体的硬颗粒，该走前道粉碎（砂磨、气流磨）的还得走前道。选型之前，先搞清楚你的粉体是“抱团的松散粉”还是“砸碎的烧结块”，这决定了工艺路线的对错。

五、被忽视的另一半：分散剂

只给机械能，拆开的颗粒会立刻重新抱团——分散不等于稳定。分散剂吸附在颗粒表面形成排斥层，是维持分散状态的关键。

但这里有个精密的平衡问题：包覆层太薄，稳定不住；太厚，颗粒之间被“垫”开，直接影响性能。

最典型的是导电体系。导电填料的导电依靠颗粒间的接触和隧道效应，分散剂包覆层每厚1~2纳米，接触电阻就显著上升。我们见过长径比保持得很好、电镜下形貌漂亮的导电浆料，导电率却始终差一个数量级——最后发现问题出在包覆层太厚。换成更小分子量、更“贴身”的分散剂体系，问题迎刃而解。

机械分散决定“拆得好不好”，分散剂决定“稳得好不好”。两件事必须联合优化，缺一不可。

六、给工程师的三条选型建议

1.       先测真实粒径。DLS+电镜双验证，搞清楚你的粉体出厂时到底是原生分散还是团聚状态——很多“纳米材料”在进厂之前就已经不是纳米了。

2.       按颗粒属性选工艺。软团聚体直接上高压湿法分散；硬颗粒先做前道粉碎，再考虑分散。问清设备供应商能不能处理你的材料体系，比看参数表重要。

3.       分散剂与设备联合开发。单独换设备或单独换分散剂，都是半套方案。真正的高固含量、高导电率、高稳定性浆料，一定是“设备+化学”协同调出来的。

锂电材料的竞争已经进入纳米尺度，但纳米材料的性能兑现，卡在微米级的团聚体上。谁能把“标称纳米”变成“实际纳米”，谁就能在下一代材料的性能竞争中拿到入场券。

关于我们

上海微泰克技术有限公司——HPMC高压微通道湿法纳米分散技术，将对撞空化与剪切融为一体，以更低的压力实现微射流高压才能达到的分散效果，专注纳米材料解团聚与高稳定性浆料制备，服务锂电池、新材料等多个行业领域。

如果你正在为纳米粉体团聚、导电率不达标、高固含量浆料稳定性发愁，欢迎留言交流。
